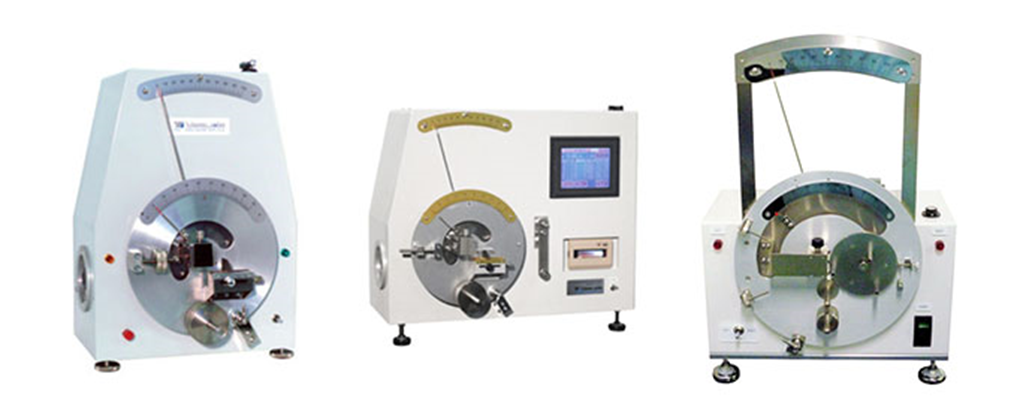

El probador de rigidez tipo Olsen fabricado en Japón ya está disponible
El probador de rigidez tipo Olsen se utiliza para evaluar la resistencia a la flexión de diversos materiales. Ahora contamos con 3 tipos de probadores de rigidez tipo Olsen fabricados en Japón por Yasuda Seiki Seisakusho: carga pesada, la versión digital de carga pesada y carga ligera. Póngase en contacto con nosotros para conocer más detalles.
| PROBADOR DE RIGIDEZ TIPO OLSEN No. 118 (CARGA PESADA) | |
| Momento | Max. 5 lb⋅in (1 lb = 453 g) |
| Escala de carga | 0 a 100 % (Escala 1 %) |
| Peso | 0,5 lb: 1 pc, 1 lb: 2 pc |
| Posición de carga | 4 " desde el pivote |
| Escala de ángulo | de 0 a 90° (Escala 1°) |
| Velocidad de rotación del mandril | 60° / min |
| Muestra | W5±0.5 mm o 13±0.5 mm, L60mm o más, T1. 0±0.1 mm o T2.0±0.2 mm |
| Longitud de soporte | de 7 a 50 mm |
| Ancho del mandril | 30 milímetros |
| Fuente de energía | AC 100 V, 1 fase, 5A, 50/60 Hz |
| Dimensiones / Peso | Aprox. W340 × D300 × H460 mm, 10kg |
| Norma de referencia | JIS-K7106, ASTM-D747 |
| PROBADOR DE RIGIDEZ TIPO OLSEN No. 118-D (CARGA PESADA) (DIGITAL) | |
| Momento | Max. 5 lb⋅in (1 lb = 453 g) |
| Escala de carga | 0 a 100 % (Escala 1 %) |
| Peso | 0,5 lb: 1 pc, 1 lb: 2 pc |
| Posición de carga | 4 " desde el pivote |
| Escala de ángulo | de 0 a 90° (Escala 1°) |
| Velocidad de rotación del mandril | 60° / min |
| Muestra | W5±0.5 mm o 13±0.5 mm, L60mm o más, T1. 0±0.1 mm o T2.0±0.2 mm |
| Longitud de soporte | de 7 a 50 mm |
| Ancho del mandril | 30 milímetros |
| Fuente de energía | AC 200 V, 1 fase, 3A, 50/60 Hz |
| Dimensiones / Peso | Aprox. W570 × D350 × H490 mm, 15kg |
| Norma de referencia | JIS-K7106, ASTM-D747 |
| PROBADOR DE RIGIDEZ TIPO OLSEN No. 429 (CARGA LIGERA) | |
| Escala de carga | 0 a 100 % (Escala 1 %) |
| Peso | 1/4 oz, 1/2 oz, 1 oz, 2 oz, 4 oz, 8 oz 〈1 oz = 28,3 g〉 |
| Posición de carga | 1⋅1/2" y 3 " desde el pivote |
| Escala de ángulo | de 0 a 90° (Escala 1°) |
| Velocidad de rotación del mandril | 60° / min |
| Muestra | 25 x 50 mm |
| Longitud de soporte | 1/4”, 1/2”, 1” |
| Ancho del mandril | 1” |
| Fuente de energía | AC 100 V, 1 fase, 5A, 50/60 Hz |
| Dimensiones / Peso | Aprox. W340 × D400 × H485 mm, 20kg |
| Norma de referencia | JIS-K7106, (L1018), L1096, ASTM-D747 |
Elección de cámaras para pruebas de niebla salina y corrosión según las diferentes normas
¿Cómo puede elegir una cámara de niebla salina, de corrosión o CASS que pueda lograr de manera confiable la prueba que desea realizar? Una opción es elegirla de acuerdo con la norma que se desea cumplir. La siguiente tabla clasifica las normas generales ISO, IEC, ASTM, SAE, JIS y JASO por industria, como metales, recubrimientos, pinturas, barnices, película de óxido de aluminio anodizado, automotriz, electrónica y plásticos, y presenta nuestras cámaras de prueba que cumplen con esos estándares.
ESD simulator
ESS-S3011A & GT-30RA
Equipo de prueba EMC para evaluar la resistividad de dispositivos y componentes electrónicos cuando la energía cargada en un cuerpo u objeto humano se descarga a los dispositivos y componentes electrónicos. El simulador ESD de la marca NoiseKen permite para ver fallas o disminuciones de funcionamiento de equipos electrónicos para las evaluaciones apropiadas que cumplen con las normas de prueba IEC61000-4-2 Ed.2 y las normas ISO 10605 ed.2.
El ESS-S3011A cuenta con una función que permite al usuario programar previamente la configuración de la prueba para minimizar los errores de configuración, así como incorporar la unidad en una configuración de prueba remota o autónoma. Otra característica que distingue a las pistolas ESD NoiseKen de otras de la competencia, es el diseño de separación de pistolas de descarga que ayuda a tener un peso ligero.
Para las pistolas ESD convencionales, que tienen generadores inseparables de la pistola, es posible que tenga que reemplazar toda la unidad incluso solo cuando ciertas partes de la unidad están rotas. Sin embargo, con el diseño de separación de NoiseKen, las piezas de repuesto se pueden reducir el costo de funcionamiento.
Shinyei Corporation of America es el único distribuidor autorizado de productos NoiseKen. Ofrecemos las ventas más directas de productos NoiseKen disponibles en los EE. UU.
Características
Para realizar una prueba más segura
"3 FUNCIÓNES DE COMPROBACIÓN PREVIA" INTEGRADAS
- Verifique la salida de alto voltaje para confirmar que se produce el voltaje correcto.
- Verifique el voltaje soportado para confirmar si el voltaje soportado es normal o defectuoso. La salida y la falla se verifican al insertar la pistola de descarga en el soporte de pistola adjunto.
- Verifique el funcionamiento del relay de descarga para confirmar si el relay está agotado o no. Confirmado por una descarga de contacto al terminal de verificación ubicado en el generador.
CR INDICADOR CONSTANTE PARA ASEGURARSE DE LA CORRECTA COLOCACIÓN DE LA UNIDAD.
Detecta si el cabezal de la pistola corresponde a IEC o ISO.
Detecta los valores de los condensadores y resistencias de la red CR conectada.
Información que se muestra en la pantalla del generador.
Pistola de descarga más ligera y fácil de usar
La pistola de descarga GT-30RA se ha renovado por completo, utilizando materiales ligeros y diseños de equilibrio de peso, para ser conocida como una de las pistolas ESD más fáciles de usar del mercado. Además del indicador LED que ayuda a visualizar cuándo se produce la descarga, el GT-30RA ofrece características como el intercambio sin problemas con un solo toque de la unidad CR y la linterna para ver fácilmente dónde está haciendo contacto la pistola para realizar una operación más amigable para el operador. experiencia de prueba.
Irradiador LED incorporado para iluminar los puntos de descarga
Unidades CR intercambiables con un solo toque
Cabezal de pistola fácilmente intercambiable
Manipulación más ligera y ergonómica
Irradiador LED para visualizar la descarga (cambiando el color de ROJO a VERDE en la descarga)
“Infra-red Remote Controller” Included for changing test settings remotely
La mayor parte de la operación se puede controlar con el control remoto.
DISPONIBLE PARA CONFORMAR A LA NORMA ISO 10605 CON ADICION DEL CABEZAL DE PISTOLA Y UNIDADES CR.
Disponible para cumplir con la norma ISO 10605 mediante la compra adicional de cabezales de pistola y unidades CR opcionales. Dado que el intercambio de la cabeza de la pistola y las unidades CR se puede usar con un solo toque, las pruebas con variadas CR constantes se pueden realizar fácilmente.
PANEL LCD DE ALTA VISIBILIDAD Y OPERABILIDAD
En comparación con el modelo anterior, se han realizado mejoras con el objetivo de facilitar la operación al usuario. Una función preestablecida, a la que se accede a través de la opción “1 IEC ESTÁNDAR” en el MENÚ PRINCIPAL, le permitirá realizar pruebas en los niveles requeridos en la norma IEC61000-4-2 Ed.2 sin la necesidad de establecer parámetros individuales usted mismo. Combinado con el modo "2 MANUAL", donde puede establecer el voltaje, el intervalo y el número de descargas de su necesidad, y el modo "3 SECUENCIA", donde realiza descargas de barrido, el ESS-S3011 se puede configurar para que se ajuste mejor a sus requisitos de prueba.
Especificación / ESS-S3011 & GT-30R
Especificación
| Polarity | Positive / Negative |
| Output voltage | 0.20kV~30.0kV±5%（30.5kVmax ~ 10.0kV : 0.01kV step ̃30.0kV : 0.1kV step |
| Repetition cycle | 0.05s ~ 600s±10% / Manual Set step : 0.1s (0.1 ~ 9.99s), 0.10s (10.0 ~ 600.0s) Set step : 0.1s (0.1 ~ 9.99s), 0.10s (10.0 ~ 600.0s)0.05s̃99.9s±10% / Manual Set step : 0.05s (0.05̃10.0s), 0.10s (10.0̃99.9s) |
| No. of time of discharge | 1~60,000 times, Preset 1 time step or continuous preset1~60,000 times, Preset 1 time step or continuous preset1̃60,000 times, Preset 1 time step or continuous preset |
| Discharge mode | Contact discharge / Air discharge |
| Radiation level mode | NORMAL mode / EXTRA mode |
| Trigger mode | Gun trigger / Main trigger / External trigger |
| Operation panel | Color LCD / Push-buttons (Partially lighting) |
| Gun holder | Standard attached (to hold the discharge gun Model GT-30R) |
| Radiation mode select switch | Extra / Normal switching function built-in |
| Discharge detection | Discharge detection function in air-discharge equipped |
| Pre-checking function | "Following 3 steps function equipped (by user operation. Not the calibration but just checking) SETP1： High voltage output checking STEP2： Withstanding voltage checking STEP3： Discharge relay operation checking" |
| CR & Gun head checking | CR constant and gun head recognizable (with an indicator to prevent the wrong combination) |
| "IEC STANDARD" test mode | Contact discharge mode : 2.0kV, 4.0kV, 6.0kV and 8.0kV step Air discharge mode : 2.0kV, 4.0kV, 8.0kV and 15.0kV step |
| "MANUAL" test mode | Contact / Air discharge mode, Arbitrary setting during 0.2kV~30.0kV Sweeping function built-in, Recordable up to 99 units |
| "SEQUENCE" test mode | "Enables to operate units set in MANUAL mode continuously. Max. 22 steps / 1 program and the programs recordable up to 20. " |
| Warning lamp | Lighting at voltage output from the generator. Blinking at electro-static discharging |
| Charge capacitor / resistor | 150pF±10%, 330Ω±10% (Built-in CR unit for discharge gun GT-30R) |
| Charge resistor in generator | 10MΩ (Totally 53Ω in combination with 43MΩ in discharge gun)* |
| AUX connector | D-SUB 15pins female connector (for connecting to patolight, automated ESD eliminator, external interlock input, external trigger input terminal) |
| Optical communication connector | Optical connector (serial interface) for connecting to PC |
| Power supply /consumption | AC100V~AC240V 50Hz／60Hz ±10% 75VA |
| Dimension | "Generator : (W)392mm X (H)312mm X (D)295.3mm( including gun holder) Discharge gun : (W)83.3mm X (H)217.2mm X (D)229.3mm" |
| Mass | Generator : Approx. 7.5kg Discharge gun : Approx. 800g (excluding cable and connector) |
- La constante depende de la combinación con unidades CR para la pistola de descarga.
- El software está programado para ser descargado gratuitamente desde nuestro sitio web (el cable de conexión es necesario).
- C (condensador) y R (resistencia) para la pistola de descarga es una unidad de un cuerpo.
- Además, se pueden realizar pruebas de conformidad con ISO 10605 con las piezas opcionales.
- "3 función de comprobación previa" para asegurarse de que la prueba sea más confiable
- "Indicador de constante CR" para asegurarse de que el accesorio de la unidad sea correcto
- Realización de "intercambio de un toque" de la cabeza de la pistola y la unidad CR
- "Diez teclas y mando giratorio" para facilitar la configuración.
- "Mando a distancia por infrarrojos" para realizar la configuración de forma remota desde el generador (estándar adjunto).
- "Función de detección de descarga" para realizar la confirmación de descarga de aire.
- "Pistola de descarga más ligera del mercado" para aligerar el funcionamiento continuo (Excluyendo cable y conector)
- "Irradiador LED blanco" para facilitar la visualización de las zonas de descarga.
- "Software de control" para habilitar el informe y el control de los resultados de la prueba con la PC.
Opcional
| MODEL | DESCRIPTION | image |
|---|---|---|
| 03-00071A | Gun head for constant 330Ω test to GT-30R |
03-00103A Gun Head for Micro-gap Tip |
| 03-00072A | Gun head for constant 2kΩ test to GT-30R | |
 03-00103A |
Gun Head for Micro-gap Tip to GT-30RA |
| MODEL | DESCRIPTION | image |
|---|---|---|
| 03-00068A | Electric field adaptor for GT-30R |
03-00069A Magnetic Field Adaptor |
| 03-00069A | Magnetic field adaptor for GT-30R | |
| 03-00070A | Magnetic field loop adaptor for GT-30R |
| MODEL | DESCRIPTION | image |
|---|---|---|
| 03-00073A | Fast rise time adaptor for GT-30R |
09-0006A carry case for GT-30R |
| 09-00006A | Carry case for GT-30R | |
| 03-00074A | Conversion adaptor for GT-30R |
| MODEL | DESCRIPTION | image |
|---|---|---|
| 13-00004A | Infra-red remote controller for GT-30R |
12-00010A Micro-gap Tip |
| 12-00007A | Discharge tip ( conical for GT-30R ) | |
| 12-00008A | Discharge tip ( round for GT-30R ) | |
| 12-00009A | Discharge tip ( spherical 30mm for GT-30R) | |
12-00010A |
Micro-gap Discharge Tip for GT-30RA |
| MODEL | DESCRIPTION | image |
|---|---|---|
| 03-00061B | Pedestal stand for the discharge gun |
03-00052B mounting board |
| 03-00052B | Load resistor mounting board (1.2m X 1.2m) | |
| 03-00027A | Load resistor mounting board | |
| 03-00060A | GND cable positioner |
| MODEL | DESCRIPTION | image |
|---|---|---|
06-00094A |
ESD Current Target for IEC 61000-4-2 Ed.2.0 and ISO 10605 Ed.2.0. |
06-00094A Current Target |
| 06-00068A | ESD target calibration adaptor |
Shinyei Corporation of America es el único distribuidor autorizado de productos NoiseKen. Ofrecemos las ventas más directas de productos NoiseKen disponibles en los EE. UU.
Servicio de Pruebas por contrato (Contract Test Service)
(La cámara ambiental de prueba sin puertas ALFA)
¿Qué son las pruebas por contrato?
La prueba por contrato es una metodología para garantizar que dos sistemas separados sean compatibles entre sí.
¿Cuáles son los beneficios de las pruebas por contrato?
Las pruebas de contrato encajan en la categoría de "Pruebas de servicio", ya que se ejecutan rápidamente y no necesitan integrarse sistemas externos para su ejecución.
Debido a estas propiedades, se recomienda mantenerlas en un número mínimo para garantizar que se cubran las transacciones o funciones comerciales clave.
El beneficio de las Pruebas por contrato
- Funcionan rápido porque no necesitan comunicarse con varios sistemas
- Son más fáciles de mantener. No es necesario que comprenda todo el sistema para escribir sus pruebas.
- Son repetibles:
- Al ejecutar la mayoría de sus pruebas de automatización como pruebas de integración local o unitarias rápidas, puede mantener las velocidades de compilación al mínimo.
Otros beneficios
- La capacidad de desarrollar al consumidor.
- La capacidad de eliminar primero los requisitos para su proveedor, lo que significa que implementa exactamente y solo lo que necesita en el proveedor.
- Obtiene un conjunto de casos de uso bien documentados que muestran exactamente cómo se utiliza un proveedor.
Espero que esta breve introducción al tema le haya mostrado cómo puede utilizar las pruebas por contrato para respaldar sus pruebas y acelerar su proceso.

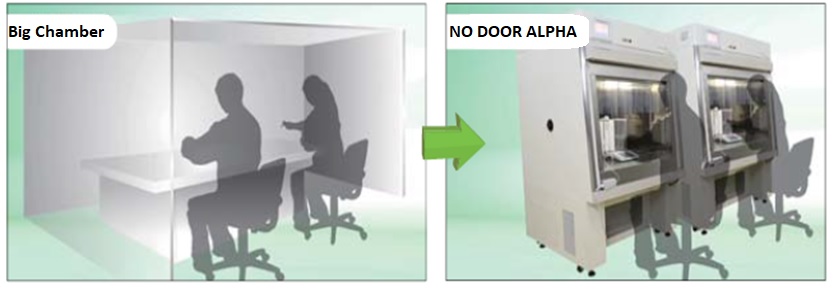

No-door α ENVIRONMENTAL TEST CHAMBER
(La cámara ambiental de prueba sin puertas ALFA)
Nos da gusto ofrecer la cámara de prueba sin puerta con una excelente relación costo y beneficio, además de menos estrés físico que la cámara normal.
- Operación cómoda -
Las operaciones se pueden realizar directamente conectando cables o metiendo la mano dentro sin sentir el estrés de la temperatura y la humedad. Además se puede tomar foto o video en tiempo real.
- Actualiza la eficiencia de las pruebas
Las muestras de prueba pueden introducirse o sacarse libremente sin que se produzcan alteraciones de la temperatura y la humedad dentro de la cámara, lo que suele ocurrir durante el funcionamiento y el cierre de la puerta.
12 de diciembre de 2018, Querétaro, México
Nos complace anunciar la expansión de nuestra cobertura con el lanzamiento de nuestra oficina de enlace en Querétaro, México, ubicada en Blvd. Bernardo Quintana No. 7001, Torre 1, Interior 808.
Esta nueva oficina aumentará aún nuestro servicio para los clientes ubicados en zonas de fabricación automotriz con influencia mundial, mientras que seguimos brindando apoyo a los países en crecimiento cercanos. México, Canadá, Estados Unidos y el mercado sudamericano serán nuestro enfoque principal en los próximos años.
“La apertura de nuestra oficina de enlace en Querétaro es un reflejo del crecimiento, especialmente de la industria automotriz, en México. Reconocemos que nuestra presencia aquí en Querétaro será beneficiosa para los clientes nuevos y existentes por tener acceso a soporte local complementado por nuestros servicios globales ", comenta Tony Tokuya, presidente de Shinyei Corporation of America en Nueva York," Estamos todos encantados con el lanzamiento de nuestra nueva oficina. "Tenemos muchos clientes en México cuyas necesidades serán mejor atendidas si tenemos una oficina en la puerta de su casa".
